无论电气节制系统何等复杂，都必需有节制柜。节制柜多种多样，然而，一个设计精彩适用的柜子，会让利用者客户对设备厂家赞赏不已。设计、设置装备摆设节制柜可能没有太多的专业常识，但它往往是一个手艺人员专业技术以及工作立场的最好的揭示。下面让我们一路周全的领会一下这方面的常识。

一、节制柜的分类

节制柜的分类有良多，我们一般耳熟能详的有电气节制柜、变频节制柜、低压节制柜、高压节制柜、水泵节制柜、电源节制柜、防爆节制柜、电梯节制柜、PLC节制柜、消防节制柜、砖机节制柜等等。

二、设计根基思绪

电气节制柜设计的根基思绪是一种逻辑思维，只要合适逻辑节制纪律、能包管电气平安及知足出产工艺的要求，就可以说是一种好的的设计。

但为了知足电气节制设备的制造和利用要求，必需进行合理的电气节制工艺设计。这些设计包罗电气节制柜的布局设计、电气节制柜总体设置装备摆设图、总接线图设计及各部门的电器装配图与接线图设计，同时还要有部门的元件目次、进出线号及首要材料清单等手艺资料。

三、总体设置装备摆设设计

电气节制柜总体设置装备摆设设计使命是按照电气道理图的工作道理与节制要求，先将节制系统划分为几个构成部门(这些构成部门均称作部件)，再按照电气节制柜的复杂水平，把每一部件划成若干组件，然后再按照电气道理图的接线关系清算出各部门的进出线号，并调整它们之间的毗连体例。

总体设置装备摆设设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部门首要组件的位置及各部门接线关系、走线体例及利用的行线槽、管线等。

电气节制柜总装配图、接线图(按照需要可以分隔，也可并在一路)是进行分部设计和协调各部门构成为一个完整系统的依据。总体设计要使整个电气节制系统集中、紧凑，并兼顾以下要求：

(1) 同时在空间许可前提下，把发烧元件，噪声振动年夜的电气部件，尽量放在离其它元件较远的处所或隔离起来。

(2) 对于多工位的年夜型设备，还应考虑两地操作的便利性。

(3) 节制柜的总电源开关、告急遏制节制开关应安放在便利而较着的位置。

总体设置装备摆设设计得合理与否关系到电气节制系统的制造、装配质量，更将影响到电气节制系统机能的实现及其工作的靠得住性、操作、调试、维护等工作的便利及质量。

2.1 节制柜组件的划分

因为各类电器元件安装位置分歧，在组成一个完整的电气节制系统时，就必需划分组件。划分组件的原则如下：

(1) 把功能近似的元件组合在一路。

(2)尽可能削减组件之间的连线数目，同时把接线关系紧密亲密的节制电器置于统一组件中。

(3)让强弱电节制器分手，以削减干扰。

(4)为力图整洁美不雅，可把外形尺寸、重量附近的电器组合在一路。

(5) 为了电气节制系统便于查抄与调试，把需经常调节、维护和易损元件组合在一路。

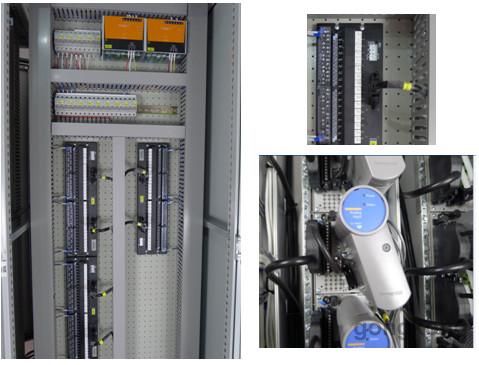

别的，与传统的装配节制柜比拟，此刻又推出了一种多快好省的“快速接线模块”的元件调集单位。国外代表品牌有MTL、P+F等，国内的新年夜新科技自立研发设计了如下图所示的全系列品牌。

2.2 连线体例的原则

在划分电气节制柜组件的同时，要解决组件之间、电气箱之间以及电气箱与被节制装配之间的连线体例，一般应遵循以下原则：

(1)开关电器、节制钢管的进出线一般采用接线端头或接线鼻子毗连，这可按电流巨细及进出线数选用分歧规格的接线端头或接线鼻子。

(2)电气柜、节制柜、柜(台)之间以及它们与被节制设备之间，采用接线端子排或工业联接器毗连。

(3)弱电节制组件、印制电路钢管组件之间应采用各类类型的尺度接插件毗连。

(4)电气柜、节制柜、柜(台)内的元件之间的毗连，可以借用元件自己的接线端子直接毗连；过渡毗连线应采用端子排过渡毗连，端头应采用响应规格的接线端子处置。

四、电气元件安插图的设计与绘制

电气元件安插图是某些电器元件按必然原则的组合。电气元件安插图的设计依据是部件道理图、组件的划分环境等。设计时应遵循以下原则：

(1) 统一组件中电气元件的安插应注重将体积年夜和较重的电器元件安装在电器钢管的下面，而发烧元件应安装在电气节制柜的上部或后部，但热继电器宜放在其下部，因为热继电器的出线端直接与电念头相连便于出线，而其进线端与接触器直接相毗连，便于接线并使走线最短，且宜于散热。

(2) 强电弱电分隔并注重屏障，防止外界干扰。

(3) 需要经常维护、检修、调整的电器元件安装位置不宜过高或过低，人力操作开关及需经常监督的仪表的安装位置应合适人体工程学道理。

(4) 电气元件的安插应考虑平安间隙，并做到整洁、美不雅、对称，外形尺寸与布局近似的电器可安放在一路，以利加工、安装和配线；若采用行线槽配线体例，应恰当加年夜各排电器间距，以利布线和维护。

(5) 各电气元件的位置确定今后，便可绘制电器安插图。电气安插图是按照电器元件的外形轮廓绘制的，即以其轴线为准，标出各元件的间距尺寸。每个电气元件的安装尺寸及其公役规模，应按产物仿单的尺度标注，以包管安装钢管的加工质量和各电气的顺遂安装。年夜型电气柜中的电器元件，宜安装在两个安装横梁之间，如许，可减轻柜体重量，节约材料，别的便于安装，所以设计时应计较纵向安装尺寸。

(6) 在电气安插图设计中，还要按照本部件进出线的数目、采用导线规格及出线位置等，选择进出线体例及接线端子排、毗连器或接插件，并按必然挨次标长进出线的接线号。

五、电气部件接线图的绘制

电气部件接线图是按照部件电气道理及电器元件安插图绘制的，它暗示成套装配的毗连关系，是电气安装、维修、查线的依据。接线图应按以下原则绘制：

(1) 接线图相接线表的绘制应合适GB6988.6—1993中《节制系统功能表图的绘制》的划定。

(2) 所有电气元件及其引线应标注与电气道理图中相一致的文字符号及接线号。道理图中的项目代号、端子号及导线号的编制别离应合适GB5094-1985《电气手艺中的项目代号》、GB4026-1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统的公例》及GB4884-1985《绝缘导线标识表记标帜》等划定。

(3) 与电气道理图分歧，在接线图中统一电器元件的各个部门(触头、线圈等)必需画在一路；

(4) 电气接线图一律采用细线条绘制。走线体例分钢管前走线及钢管后走线两种，一般采用钢管前走线，对于简单电气节制部件，电器元件数目较少，接线关系又不复杂的，可直接画出元件间的连线；对于复杂部件，电器元件数目多，接线较复杂的环境，一般是采用走线槽，只要在各电器元件上标出接线号，不必画出各元件间连线。

(5) 接线图中应标出配线用的各类导线的型号、规格、截面积及颜色要求等。

(6) 部件与外电路毗连时，年夜截面导线进出线宜采用毗连器毗连，其它应经接线端于排毗连。

六、节制柜及非尺度零件图的设计

电气节制装配凡是都需要建造零丁的电气节制柜、箱，其设计需要考虑以下几方面：

(1)按照操作需要及节制面钢管、箱、柜内各类电气部件的尺寸确定电气箱、柜的总体尺寸及布局型式，非特别环境下，应使电气节制柜总体尺寸合适布局根基尺寸与系列。

(2)按照电气节制柜总体尺寸及布局型式、安装尺寸，设计箱内安装支架，并标出安装孔、安装螺栓及接地螺栓尺寸，同时注明配作体例。柜、箱的材料一般应选用柜、箱用专用型材。

(3)按照现场安装位置、操作、维修便利等要求，设计电气节制柜的开门体例及型式。

结语

总之，按照以上要求，应先勾勒出电气节制柜箱体的外形草图，估算出各部门尺寸，然后按比例画出外形图，再从对称、美不雅、利用便利等方面进一步考虑调整各尺寸比例。电气节制柜外表确定今后，再按上述要求进行节制柜各部门的

布局设计，绘制箱体总装图及各面门、节制面钢管、底钢管、安装支架、装饰条等零件图，并注明加工要求，再视需要为电气节制柜选用恰当的门锁。当然，电气柜的造形布局各别，在柜体设计中应注重吸收各类型式的长处。对非尺度的电

器安装零件，应按照机械零件设计要求，绘制其零件图，凡共同尺寸应注明公役要求，并申明加工要求。

最后，还要按照各类图纸，对电气节制柜需要的各类零件及材料进行综合统计，按类别列出外购制品件的汇总清单表、尺度件清单表、首要材料耗损定额表及辅助材料定额表等，以便采购人员、出产办理部分按设备制造需要备料，做好出产筹办工作，也便于成本核算。
